技術參數：

1. 管道尺寸：15 ≤D≤1200 mm

2. 公稱壓力：PN≤42Mpa

3. 工作溫度：-50℃≤t≤550℃

4. 量程比：1：10，1：15

5. 精度等級：0.5級，1級，1.5級

6. 參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊

7. 連接方式：法蘭連接、焊接、螺紋連接

應用特點：

1、線性度高、重復性好

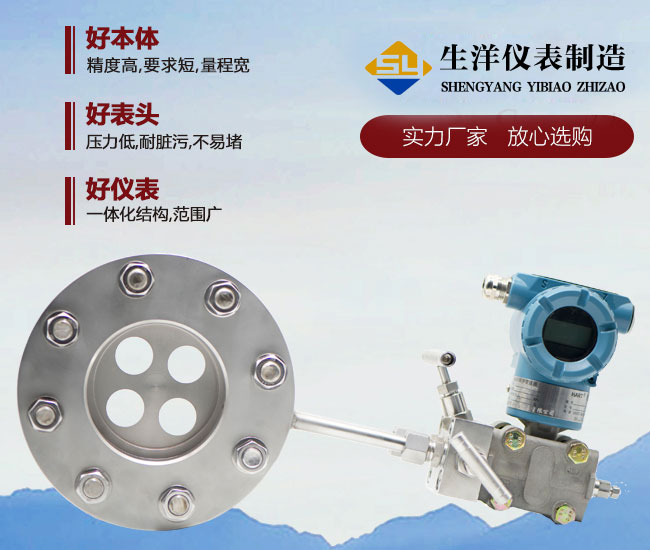

平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了5~10倍，重復性提高了54%，為0.15%，從其綜合性能來看，平衡流量計屬于流量計行列。

2、直管段要求低

平衡流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大所短了對直管段的要求，其前后直管段一般為前3D后1D，可以小于0.5D，從而省去大量直管段，尤其是昂貴材料的管道。

3、減少壓力損失

多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5倍的壓力損失，從而節省了相當大的運行能量成本，是一種節能型儀表。

4、耐臟污不易堵

多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。

5、流量測量范圍寬

根據試驗結果，我們了解到:平衡流量計的性能，使其流速可以從小到音速;其小雷諾數可低于200，大雷諾數大于10;β值可選0.25~0.90。

6、長期穩定性好

由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性。

7、可測高溫高壓介質

與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達850℃，工作壓力可達42MPa。
